冷却塔推荐：STB系列横流式水轮机冷却塔

产品说明：

        通过广东盈卓专利产品“一种新型的冷却塔水轮机”将循环水系统中的富余水能转换为旋转机械能，进而驱动风机转动达到散热效果，主要有以下5大优点。
        1、节 能：利用循环水系统浪费的机械能推动水轮机带动风扇转动，取消了配备风机用的电机，并确保水轮机设计参数时不另增水泵电耗，达到节能目的。
        2、高 效：采用的水轮机为冷却塔用反击式水轮机中的混流式，水能利用率高。
        3、低噪音：水轮机的能量转换是在水流道内完成的，所以大大减低了冷却塔运行时的机械噪声。
        4、寿命长：水轮机结构精密，技术先进，设计使用寿命为10年以上。
        5、安全：传统冷却塔所配备的电机是在高危条件下进行工作，存在漏电伤人，火花爆炸的潜在危险。而无电机冷却塔不用电，可在高危环境下使用，危险隐患得到极大的消除。


型号说明：
MODEL  DESCRIPTION: STB  —  0000   L /  0    B
STB：横流式方形冷却塔系列
0000：每小时循环处理水量（m3/h）
L：低噪音型
0：S：单体
   D：两风机
   T：三风机
   M：多风机

B：镀锌钢结构

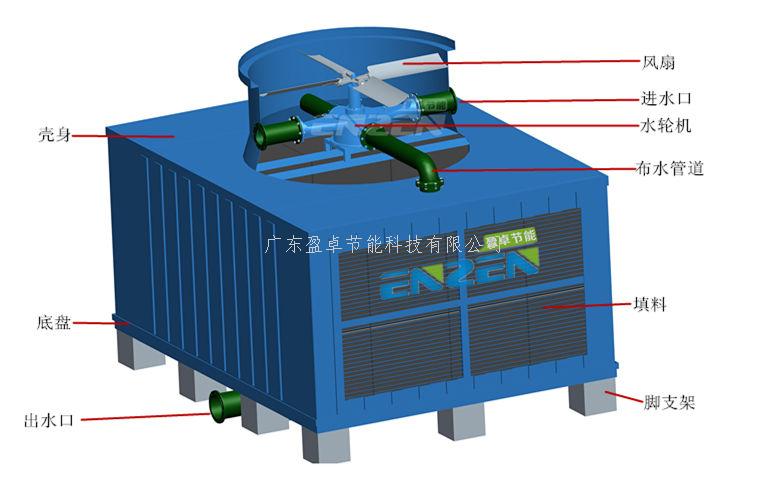

STB系列低噪音横流式水轮机冷却塔结构简图

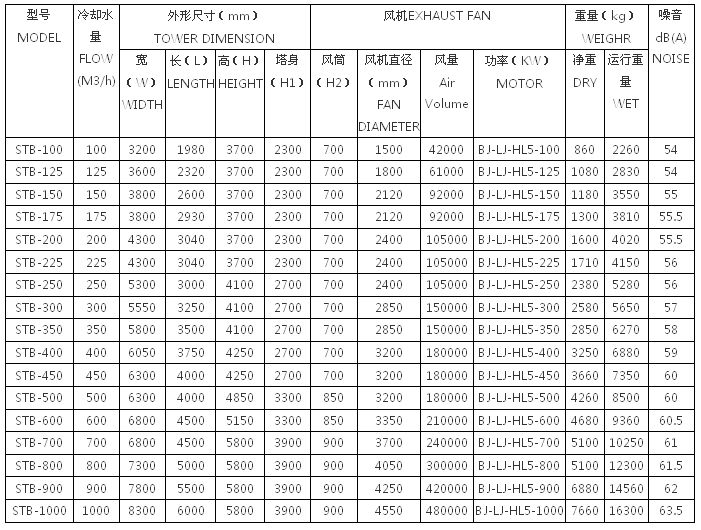

STB系列低噪音横流式水轮机方塔性能参数表

1、该系列冷却塔设计工况为：干球温度31.5℃、湿球温度27℃、进水温度37℃、出水温度32℃、大气压力99400pa。
      2、客户在冷却塔管道安装过程中，需在进水口处增加Y型过滤器、阀门及压力表等辅助管件。

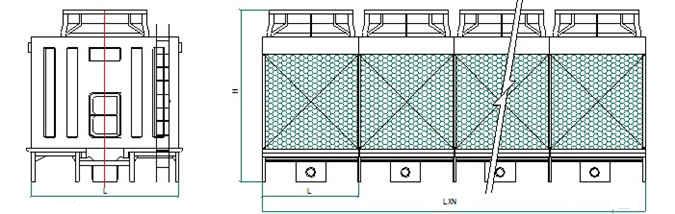

STB系列低噪音横流式水轮机方塔外形示意图

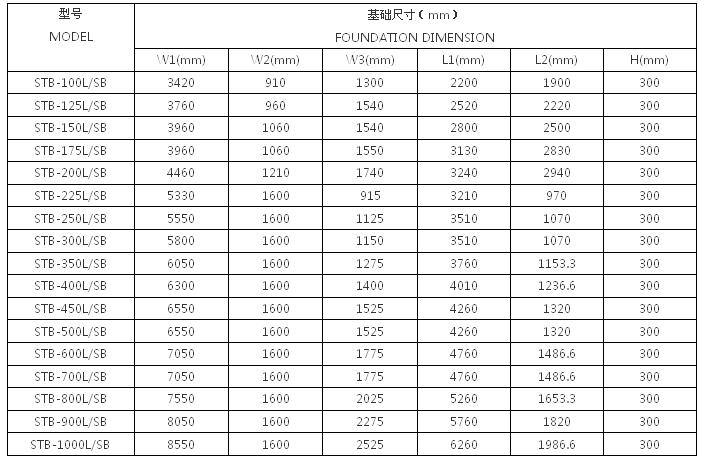

STB系列低噪音横流式水轮机方塔基础尺寸表

基础施工时注意事项：
        1、第一次灌浆时在预埋钢板位置留孔位；第二次灌浆前将预 埋钢板插入孔位，进行灌浆和效验水平，校正水平度 ±2mm，中心轴承偏差±4mm。
        2、不同型号的冷却塔在共用总管时，应确保冷却塔水盆上线在同一水 平面上，必要时调整基础高度。
        3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位，必要 时加高基础，以防停机时水量倒流。

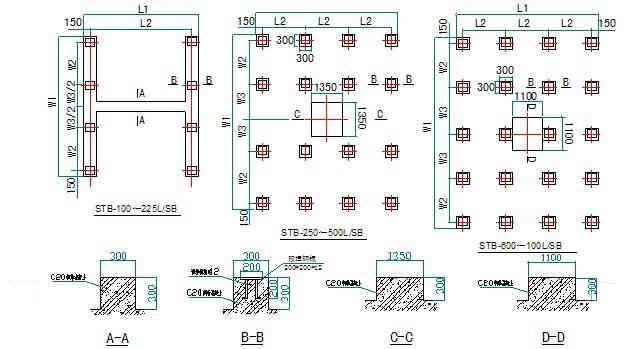

 STB系列低噪音横流式水轮机方塔基础示意图

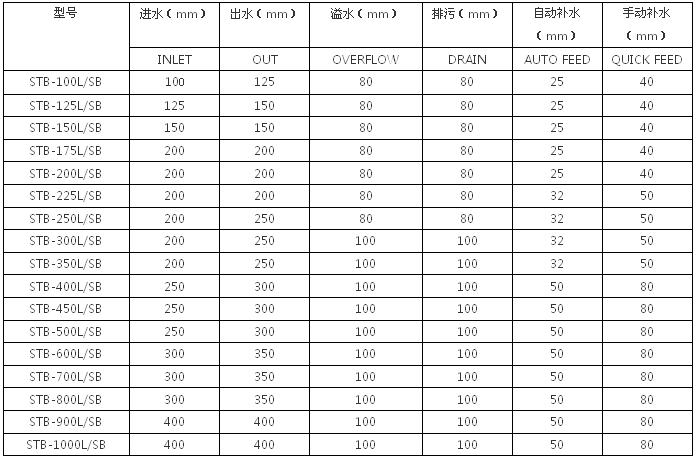

STB系列低噪音横流式水轮机方塔配管尺寸表

注：两台或两台以上组装时，我公司将通过集水 盆联通平衡水位。

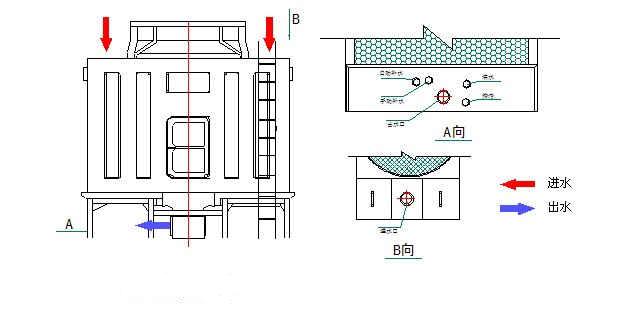

STB系列低噪音横流式水轮机方塔配管图

广东盈卓节能科技有限公司是一家集研发、生产制造、销售及工程安装位一体的科技型综合企业，我们的服务宗旨是：“帮助企业节能，降低企业成本，保护地球环境，共创绿色家园”。目前我公司推向市场的主要产品有水轮机、节能冷却塔、节能水塔、冷却塔改造、小型水轮机、无电冷却塔等。 在水动风机冷却塔中，水轮机用于取代电机作为风机的动力源，使风机由原来的电力驱动改为水力抠动。水轮机的工作力来自于原循环水系统中的剩余扬程，并保证 原循环冷却水系统参数不变。水轮机的输出轴直接与风机相连而带动其旋转，从而达到节能目的。利用该技术可以对任何带有电动风机的冷却塔进行节能改造。
